همه چیز درباره آزمایش میلگرد + شرایط پذیرش تست میلگرد

کیفیت استحکام سازه ها با انجام انواع آزمایش و تست روی میلگرد تضمین می شود. در پروژه های ساختمانی، انتخاب میلگرد مناسب به عنوان یکی از اجزای اصلی بتن، تأثیر زیادی بر ایمنی و دوام ساختمان دارد. برای اطمینان از کیفیت میلگردهای استفاده شده در پروژه، آزمایش های مختلفی انجام می شود که هرکدام مشخصه های خاصی را مورد بررسی قرار می دهند.

انواع آزمایش های میلگرد و اهمیت آن ها در ارزیابی کیفیت

بطور کلی آزمایش های میلگرد برای اطمینان از کیفیت و مقاومت آن در شرایط مختلف انجام می شوند. این آزمایشها به دو صورت مخرب و غیر مخرب روی میلگردها اعمال می شود. هدف اصلی از انجام آزمایش روی میلگردها بررسی مشخصات مکانیکی و شیمیایی آنهاست.

الف) آزمون مخرب

این نوع تست روی میلگرد باعث تخریب روی نمونه داده شده می شود تا نهایت مقاومت محصول سنجیده شود. این نوع تست خواص مکانیکی میلگرد را هدف قرار می دهد. تست مخرب شامل تست کشش، خمش، پیچش، برش و مقاومت در برابر ضربه یا خوردگی می شوند.

ب) آزمون غیر مخرب

در انجام آزمونهای غیر مخرب بدون اینکه به نمونه محصول آسیبی وارد شود خواصشان مورد بررسی قرار می گیرد. در این نوع از آزمایش سطح کیفیت و بررسی ضعف میلگرد ارزیابی قرار می ­شود. از نمونه آزمایشهای غیر مخرب میتوان به بررسی سنجش ابعاد و وزن میلگرد، ترکیبات شیمیایی، بررسی با اشعه ایکس، نواقص ساختاری میلگرد مانند ترک خوردگی و … نام برد.

هر یک از این آزمایش ها مشخص می کنند که میلگرد در شرایط مختلف سازه چگونه عمل خواهد کرد و میزان تاب آوری آنها در سازه ها مشخص می شود.

به منظور اطلاع از به روزترین قیمت میلگرد کارخانه­ های مختلف با کارشناسان آسن تماس گرفته و مشاوره فنی رایگان دریافت کنید.

معرفی انواع آزمایش های مخرب میلگرد

آزمایش های مخرب میلگرد یکی از مهم ترین ابزارها برای ارزیابی ویژگی های مکانیکی و فیزیکی این مصالح در صنعت ساختمان به شمار می روند. هدف این آزمایش ها بررسی مقاومت، دوام و نحوه عملکرد میلگرد در شرایط مختلف بارگذاری و محیطی است. در این روش ها، نمونه میلگرد تحت آزمون تا مرز تخریب پیش می رود تا رفتار آن مورد بررسی قرار گیرد. به همین دلیل، آزمایش های مخرب اغلب در مراحل کنترل کیفیت نهایی، یا در تحقیقات تخصصی و مهندسی مورد استفاده قرار می گیرند. در ادامه با مهم ترین انواع آزمایش های مخرب میلگرد آشنا خواهیم شد.

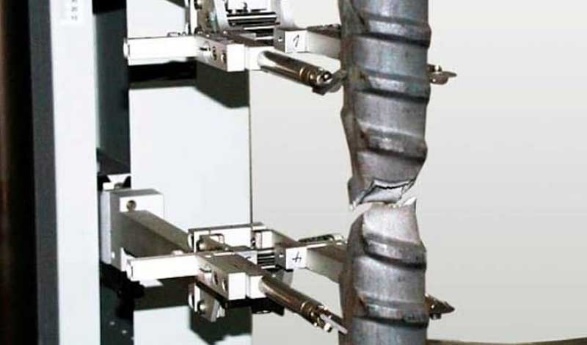

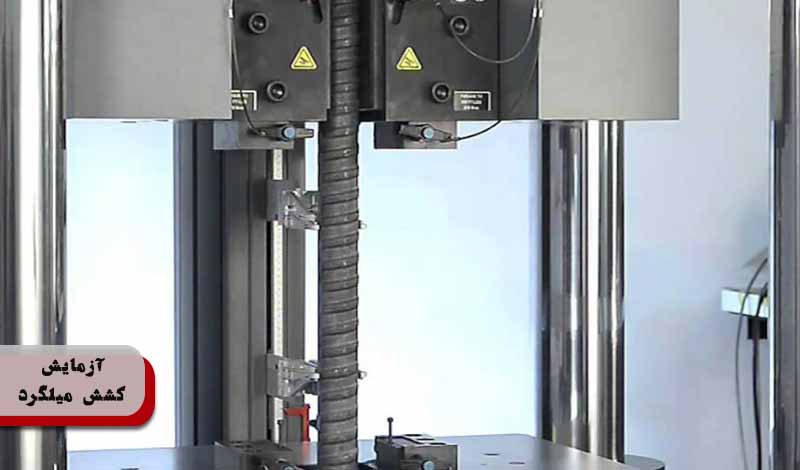

1- آزمایش کشش میلگرد

آزمایش کشش میلگرد به عنوان یکی از ابتدایی ترین و مهم ترین آزمایش ها برای ارزیابی کیفیت میلگرد در نظر گرفته می شود. در این آزمایش، میلگرد تحت کشش قرار می گیرد تا مقاومت آن در برابر نیروهای کششی و نقطه شکست آن اندازه گیری شود. این آزمایش به تعیین مقاومت تسلیم و کشسانی میلگرد کمک می کند. مقاومت تسلیم میلگرد به این معناست که میلگرد تا چه حد می تواند نیروهای کششی را تحمل کند بدون اینکه تغییر شکل دائمی در آن ایجاد شود.

2- آزمایش خمشی میلگرد

آزمایش خمشی میلگرد برای ارزیابی مقاومت میلگرد در برابر نیروهای خمشی انجام می شود. این نوع تست معمولاً زمانی انجام می شود که میلگرد باید تحت بارهای خمشی قرار گیرد. در این آزمایش، میلگرد را به طور یکنواخت به اندازه 90 تا 180 درجه خم می کنند سپس با دمای 100 درجه گرم می شوند. در مرحله بعد، پس از خنک شدن میلگرد انجام خمش میلگرد به اندازه 20- درجه جهت خلاف خمش اولیه انجام می شود. در صورتیکه که میلگرد دچار ترک خوردگی یا شکستگی نشد، گواهی سلامت آن صادر می شود.

3- آزمایش ضربه میلگرد

آزمایش ضربه یکی از مهم ترین روش ها برای بررسی میزان مقاومت میلگرد در برابر ضربه و مقدار انرژی جذب شده در لحظه شکست است. این آزمایش در مواقعی کاربرد دارد که میلگرد در معرض بارهای ناگهانی یا دینامیکی قرار می گیرد. در فرآیند آزمایش، نمونه میلگرد در دستگاه هایی مانند چارپی یا ایزود قرار می گیرد و ضربه ای با انرژی مشخص توسط پاندول به آن وارد می شود. تجهیزات مورد نیاز شامل موارد زیر است:

• دستگاه استاندارد ضربه سنج
• شیار یا تیغه جهت ایجاد نقطه متمرکز شکست
• سیستم اندازه گیری میزان انرژی جذب شده توسط نمونه

این آزمون، شاخصی از چقرمگی و توان میلگرد در مواجهه با شرایط غیرمنتظره را فراهم می سازد.

4- آزمایش خستگی میلگرد

آزمایش خستگی برای سنجش مقاومت میلگرد در برابر بارهای تکراری یا متناوب طراحی شده و نقش حیاتی در تحلیل عملکرد میلگرد در سازه هایی مانند پل ها، تونل ها و برج ها دارد. در این روش، میلگرد تحت بارگذاری های سینوسی یا سیکلی تا لحظه شکست قرار می گیرد. تجهیزات مورد نیاز برای این تست عبارت اند از:

• دستگاه تست خستگی با توانایی اعمال بارهای متناوب
• گیره های ویژه بدون ایجاد تمرکز تنش
• سنسورهای اندازه گیری تغییر شکل یا تنش در حین آزمایش

نتایج حاصل، نشان دهنده تعداد چرخه هایی است که میلگرد پیش از شکست تحمل می کند و اطلاعات مهمی برای طراحی سازه های ایمن ارائه می دهد.

5- آزمایش تجزیه شیمیایی میلگرد

تجزیه شیمیایی میلگرد یکی از آزمون های حیاتی برای تعیین درصد عناصر تشکیل دهنده مانند کربن، منگنز، سیلیسیم، فسفر، گوگرد و سایر فلزات آلیاژی است. این آزمایش به کمک دستگاه هایی همچون:

اسپکترومتر جذب اتمی (AAS)

اسپکترومتر نشر نوری (OES)

دستگاه XRF (آنالیز فلورسانس اشعه ایکس)

کوره یا آسیاب برای آماده سازی نمونه

انجام می گیرد. همچنین در روش های سنتی تر از تجهیزات شیمی تر مانند بورت، ارلن، ترازوی دیجیتال و محلول های شیمیایی بهره گرفته می شود. هدف اصلی این تست، اطمینان از انطباق ترکیب شیمیایی میلگرد با استانداردهای تعیین شده است.

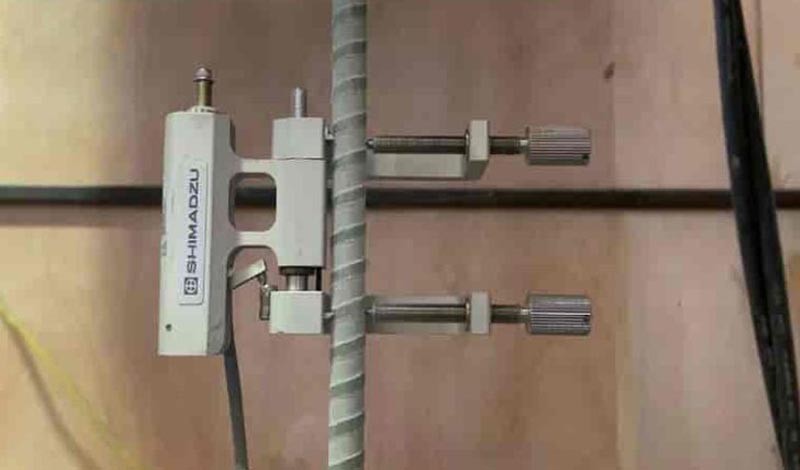

6- تست تنش میلگرد

تست تنش میلگرد یک آزمایش مخرب است که برای تعیین ویژگی های مهم مکانیکی میلگرد مانند مقاومت کششی ، تنش تسلیم و ازدیاد طول پس از تسلیم انجام می شود. در این آزمایش، نمونه میلگرد به آرامی تحت کشش قرار می گیرد تا زمانی که به نقطه شکست برسد.

هدف از آزمایش تنش، بررسی رفتار میلگرد در برابر نیروهای کششی است. این آزمایش اطلاعاتی در مورد مقاومت کششی، استحکام تسلیم و تغییر شکل میلگرد تحت بار کششی ارائه می دهد.

مزایای تست تنش شامل موارد زیر است:

• پیش بینی عملکرد میلگرد تحت نیروهای معمولی و شدید
• تعیین مشخصات و الزامات برای تنظیم قراردادهای اجرایی
• ارائه روشی دقیق برای ارزیابی خواص مکانیکی میلگرد

در این آزمایش، نمونه ای از میلگرد ساده یا آجدار با سطح مقطع مشخص انتخاب می شود. سپس این نمونه به آرامی تحت نیروی کنترل شده کشیده می شود تا زمانی که میلگرد دچار تغییر شکل یا شکست شود. در طول این آزمایش، زمانی که میلگرد به نقطه تسلیم می رسد، تغییر شکل پلاستیکی بدون افزایش نیروی وارد شده آغاز می شود، که نشان دهنده تغییرات غیرقابل برگشت در ماده است.

معرفی انواع آزمایش های غیرمخرب میلگرد

آزمایش های غیرمخرب مجموعه ای از روش های نوین و دقیق برای بررسی کیفیت و سلامت میلگردها هستند که بدون ایجاد آسیب یا تغییر در ساختار فیزیکی و مکانیکی آن ها انجام می شوند. با کمک این روش ها، می توان عیوب سطحی، زیرسطحی و داخلی میلگردها را شناسایی کرد و از انطباق آن ها با استانداردهای ساختمانی اطمینان حاصل نمود.

۱- آزمایش التراسونیک (Ultrasonic Testing – UT)

این روش با ارسال امواج فراصوت به درون میلگرد و بررسی زمان و نوع بازگشت آن ها، عیوب داخلی همچون ترک، حفره یا ناپیوستگی در ساختار میلگرد را شناسایی می کند. این آزمایش به ویژه برای میلگردهای کارگذاری شده در بتن کاربرد دارد.

تجهیزات مورد نیاز:

• دستگاه تست فراصوت (UT Device)
• پروب انتقال دهنده امواج
• ماده کوپلنت برای اتصال موثر امواج به سطح میلگرد

۲- آزمایش جریان گردابی (Eddy Current Testing)

در این روش، جریان های گردابی با استفاده از میدان مغناطیسی در میلگرد القا شده و با تحلیل واکنش آن ها نسبت به نقص ها، می توان ترک ها یا تغییرات در خواص سطحی و زیرسطحی را شناسایی کرد.

تجهیزات مورد نیاز:

• دستگاه Eddy Current Tester
• پروب جریان گردابی
• نرم افزار آنالیز سیگنال ها

۳- سختی سنجی میلگرد (Hardness Testing)

سختی سنجی میلگرد روشی مؤثر برای بررسی مقاومت سطحی آن در برابر فشار و فرورفتگی است. بسته به استاندارد، از روش های راکول، برینل یا ویکرز برای این آزمایش استفاده می شود. همانطور که گفتیم یکی از روش های متداول در این زمینه، آزمایش برینل (Brinell) است. در این روش، یک گلوله فولادی یا کاربیدی با فشار مشخصی بر سطح میلگرد وارد می شود و میزان فرورفتگی ایجاد شده معیار سنجش سختی خواهد بود.

تجهیزات مورد نیاز:

• دستگاه سختی سنج با قابلیت تنظیم نیرو
• سوزن یا اندیکاتور اندازه گیری عمق فرورفتگی
• صفحه نشانگر برای نمایش میزان سختی

۴- آزمایش ذرات مغناطیسی (Magnetic Particle Testing – MT)

این آزمایش با اعمال میدان مغناطیسی بر میلگرد، نقاط دارای ترک یا نقص را از طریق تجمع ذرات مغناطیسی نمایان می کند. این روش در شناسایی ترک های سطحی و ناپیوستگی های جزئی بسیار مؤثر است.

تجهیزات مورد نیاز:

• دستگاه مغناطیسی (Yoke یا Coil)
• ذرات مغناطیسی (پودر یا اسپری)
• ماده کنتراست و نور UV یا مرئی برای مشاهده نتایج

۵- آزمایش رادیوگرافی

در این روش با تابش پرتوهای ایکس یا گاما به میلگرد و ثبت عبور آن ها روی فیلم یا دتکتور دیجیتال، می توان ساختار داخلی میلگرد را به صورت تصویری بررسی کرد. این روش دقت بالایی در تشخیص عیوب داخلی دارد.

تجهیزات مورد نیاز:

• منبع پرتو X یا گاما
• سیستم ثبت و تحلیل تصویر دیجیتال یا فیلم رادیوگرافی
• محفظه ایمنی برای محافظت از کاربر

6- آزمایش انبساط حرارتی میلگرد

این نوع آزمایش به منظور ارزیابی تغییرات طولی میلگرد تحت تأثیر دما انجام می شود. در این آزمایش، میلگرد در معرض تغییرات دمایی قرار می گیرد تا میزان انبساط آن مشخص شود. این آزمایش در پروژه هایی که دما ممکن است تغییر کند، مانند سازه های بیرونی، اهمیت دارد. در این آزمایش تغییرات میلگرد در شرایط دمایی مختلف سنجیده می شود.

7- آزمایش مقاومت خوردگی میلگرد

یکی از مشکلات اصلی در استفاده از میلگرد، پدیده خوردگی است که باعث کاهش مقاومت مکانیکی و کاهش عمر مفید سازه می شود. به همین دلیل، آزمایش مقاومت خوردگی میلگرد اهمیت بالایی در ارزیابی کیفیت مصالح ساختمانی دارد.

روش های رایج آزمایش خوردگی

از مهم ترین روش ها برای بررسی مقاومت خوردگی میلگرد می توان به اندازه گیری مقاومت کششی، استحکام تسلیم و هدایت الکتریکی اشاره کرد.

• استفاده از روش امپدانس الکتروشیمیایی

روش امپدانس الکتروشیمیایی یکی از تکنیک های پیشرفته و غیرمخرب برای ارزیابی خوردگی میلگرد است. این روش در محیط های آزمایشگاهی انجام می شود و با بررسی پاسخ الکتریکی میلگرد در برابر جریان های متناوب، میزان خوردگی را با دقت بالا تخمین می زند.

• آزمون های حرارتی و مکانیکی

آزمایش هایی مانند خم کردن میلگرد و اعمال حرارت نیز به منظور بررسی تأثیر شرایط محیطی و فرآیندهای فیزیکی بر مقاومت میلگرد در برابر خوردگی انجام می شود. این تست ها به ویژه در بررسی رفتار میلگرد در شرایط واقعی کاربرد دارند.

ضوابط پذیرش آزمایش میلگرد

بر اساس ضوابط مربوط به پذیرش میلگرد، تعداد نمونه های انتخابی برای آزمایش باید به گونه ای باشد که نتایج حاصل از آن ها قابل تعمیم به کل میلگرد مصرف شده در فونداسیون سازه باشد. برای تحقق این هدف، رعایت نکات زیر در فرآیند نمونه گیری الزامی است:

تنوع گرید میلگردها: چنانچه در پروژه ی ساختمانی خود از میلگردهایی با گریدهای مختلف استفاده می کنید، لازم است از هر گرید حداقل یک نمونه جهت آزمایش انتخاب و بررسی شود. این موضوع به منظور اطمینان از کیفیت و انطباق هر نوع میلگرد با استانداردهای موردنظر انجام می گیرد.

تفاوت در سایز میلگردها: در صورتی که سایز میلگردهای مصرفی در پروژه متفاوت باشد، می بایست از هر سایز حداقل یک نمونه برای آزمایش تعیین شود.

تناسب با وزن میلگرد مصرفی: به ازای هر ۵۰ تن میلگرد مصرفی، باید یک نمونه جهت انجام آزمایش های فنی در نظر گرفته شود. حتی در مواردی که میزان مصرف میلگرد کمتر از این مقدار است، انجام حداقل یک آزمایش بر روی یک نمونه الزامی خواهد بود.

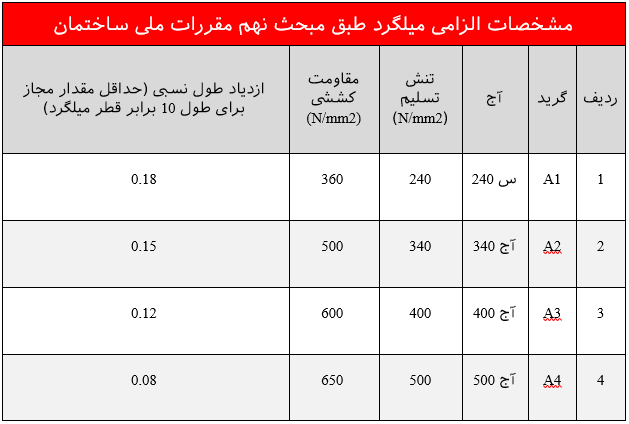

مطابق با مبحث نهم مقررات ملی ساختمان، ارائه مشخصات فنی کامل برای هر گرید میلگرد از جمله الزامات اصلی در فرآیند کنترل کیفی مصالح فلزی به شمار می رود. طبق مبحث نهم مقررات ملی ساختمان، مشخصات زیر برای هر گرید میلگرد الزامی است:

نتیجه گیری

آزمایش های میلگرد برای ارزیابی کیفیت و ایمنی سازه ها انجام می شود. این آزمایش ها به مهندسان کمک می کنند تا اطمینان حاصل کنند که میلگردهای انتخابی می توانند تحت شرایط مختلف عملکرد مناسبی داشته باشند. از آزمایش کشش و خمشی تا آزمایش مقاومت به خوردگی، هرکدام برای استفاده در پروژه های خاص اهمیت دارند.
