نحوه محاسبه ظرفیت فن کویل

یکی از چالش‌ های رایج در تجهیز ساختمان‌ ها، انتخاب بهترین دستگاه از بین انواع سیستم‌ های سرمایشی و گرمایشی متنوع است. از آنجایی که برخی از دستگاه ها عملکردی مشابه هم دارند به همین دلیل ممکن است مصرف کننده برای خرید و استفاده دچار تردید شود. به طور مثال این سؤال همیشه مطرح می‌شود که آیا می‌توان به جای رادیاتور، فن کویل نصب کرد و با یک انتخاب هوشمندانه، هم در مصرف انرژی و هم در کارایی سیستم به نتیجه بهتری رسید؟!

 قطعا پاسخ به این سوال، فراتر از یک بله یا خیر ساده است و نیازمند درک عمیقی از مبانی ترمودینامیک، محاسبات بار حرارتی و شناخت دقیق ظرفیت ‌سنجی فن کویل‌ ها می‌باشد. جایگزینی این سیستم‌ ها بدون محاسبه دقیق ظرفیت هوادهی (CFM) و بار برودتی/حرارتی، می‌تواند منجر به عدم توازن دما، افزایش صدای محیط و استهلاک زودرس تجهیزات منجر گردد.

برای اطلاع از نحوه محاسبه ظرفیت فن کویل، از تخمین‌ های سرانگشتی گرفته تا فرمول‌ های دقیق مهندسی تا انتهای مطلب همراه ما باشید.

فن کویل چیست و چه نقشی در سیستم تهویه دارد؟

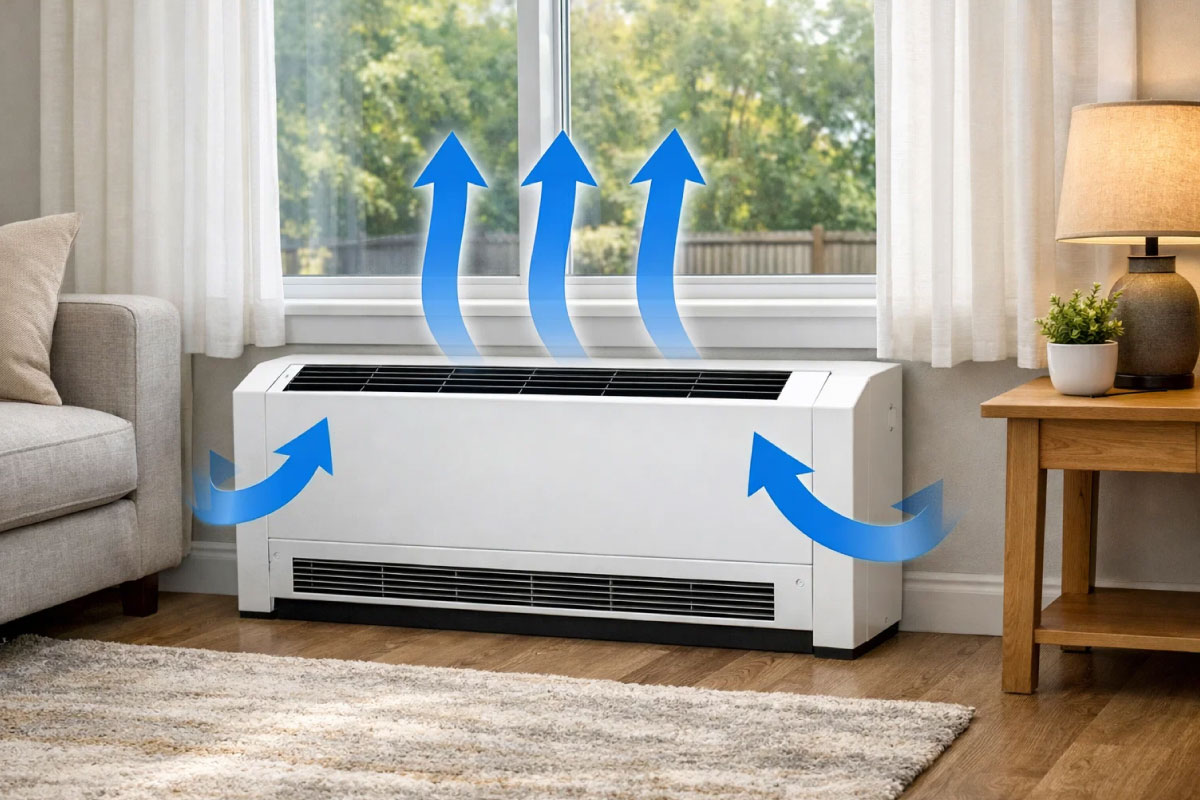

فن کویل یکی از پرکاربردترین تجهیزات توزیع هوا در سیستم‌ های تهویه مطبوع است که وظیفه اصلی آن تأمین سرمایش و گرمایش فضا های داخلی ساختمان می‌باشد. این دستگاه از یک مبدل حرارتی (کویل)، یک یا چند فن، فیلتر هوا و بدنه تشکیل شده و با عبور دادن هوا از روی کویل، دمای هوای محیط را تنظیم می‌کند. در سیستم‌ های مرکزی مانند چیلر و پکیج ، تولید سرما و گرما در موتورخانه یا واحد مرکزی انجام می‌شود و فن کویل نقش انتقال این انرژی حرارتی به فضای داخلی خانه یا ساختمان را بر عهده دارد.

یکی از مزایای مهم فن کویل‌ ها، انعطاف ‌پذیری بالای آنها در کنترل دما به‌ صورت مستقل در هر اتاق است. به همین دلیل انتخابی محبوب در ساختمان‌ های مسکونی، اداری، هتل‌ ها و مراکز درمانی هستند. با این حال، این مزیت تنها زمانی به ‌طور کامل محقق می‌شود که نحوه محاسبه ظرفیت فن کویل برای هر فضا به ‌درستی و متناسب با شرایط آن محیط انتخاب شده باشد.

ظرفیت فن کویل یعنی چه؟

ظرفیت فن کویل به مقدار توان دستگاه در تأمین سرمایش یا گرمایش یک فضا اطلاق می‌شود. به بیان ساده، ظرفیت فن کویل مشخص می‌کند که دستگاه تا چه اندازه قادر است دمای یک محیط را در حد مطلوب نگه دارد.

ظرفیت فن کویل معمولاً به ‌صورت ظرفیت سرمایشی و ظرفیت گرمایشی بیان می‌شود. در بسیاری از موارد، ظرفیت سرمایشی مبنای انتخاب دستگاه قرار می‌گیرد، زیرا بار سرمایشی معمولاً تعیین ‌کننده ‌تر و حساس ‌تر است. با این حال، در مناطق سردسیر یا فضاهایی با نیاز گرمایشی بالا، ظرفیت گرمایشی نیز اهمیت ویژه ای دارد.

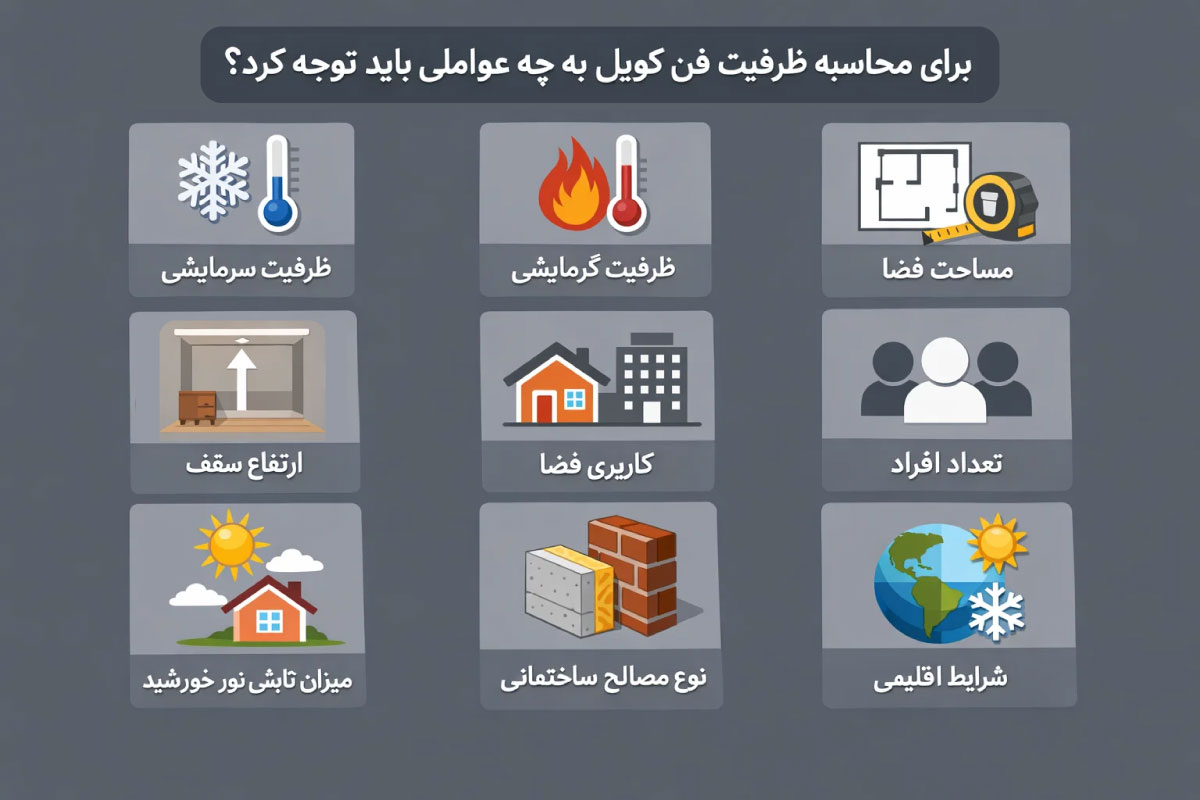

برای محاسبه ظرفیت فن کویل به چه عواملی باید توجه کرد؟

1.    ظرفیت سرمایشی

ظرفیت سرمایشی فن کویل بیانگر میزان گرمایی است که دستگاه می‌تواند از هوای محیط جذب کرده و آن را خنک کند. این ظرفیت معمولاً براساس شرایط استانداردی مانند دمای آب ورودی، دمای هوای ورودی و دبی هوا محاسبه می‌شود.

در فصل تابستان، بار سرمایشی فضا تحت تأثیر عوامل مختلفی مانند تابش خورشید، تعداد افراد، تجهیزات الکتریکی و نفوذ هوای گرم از بیرون قرار دارد. ظرفیت سرمایشی فن کویل باید به‌ گونه ای انتخاب شود که بتواند مجموع این بارها را جبران کند و دمای محیط را در سطح مطلوب نگه دارد.

2.    ظرفیت گرمایشی

ظرفیت گرمایشی فن کویل میزان حرارتی است که دستگاه می‌تواند به هوای محیط اضافه کند. این ظرفیت نیز به عواملی مانند دمای آب گرم ورودی، دبی هوا و شرایط محیطی بستگی دارد.

در مناطق سردسیر، انتخاب ظرفیت گرمایشی مناسب اهمیت زیادی دارد. در غیر این صورت، فضا به ‌طور کامل گرم نخواهد شد و آسایش حرارتی کاربران کاهش می‌یابد. به همین دلیل، در محاسبات حرفه ای، هر دو ظرفیت سرمایشی و گرمایشی مورد بررسی قرار می‌گیرند.

3.    مساحت فضا

مساحت فضا یکی از مهم‌ ترین عوامل در محاسبه ظرفیت فن کویل است. به‌ طور کلی، هرچه مساحت بیشتر باشد، ظرفیت مورد نیاز نیز افزایش می‌یابد. با این حال، مساحت به‌ تنهایی معیار کافی نیست و باید در کنار سایر عوامل بررسی شود.

4.    ارتفاع سقف

برای اینکه ظرفیت فن کویل مد نظر خود را محاسبه کنید، باید به ارتفاع سقف نیز توجه کنید. فضاهایی با سقف بلند، به ظرفیت بیشتری برای سرمایش و گرمایش نیاز دارند. در محاسبات دقیق، حجم فضا (مساحت ضربدر ارتفاع) مبنای کار قرار می‌گیرد.

5.    کاربری فضا

نوع کاربری فضا تأثیر زیادی بر بار حرارتی دارد. برای مثال، بار سرمایشی یک فضای اداری با تعداد زیادی تجهیزات الکترونیکی، بیشتر از یک فضای مسکونی است. به همین دلیل، ظرفیت فن کویل باید متناسب با کاربری فضا انتخاب شود.

6.    تعداد افراد

حضور افراد در فضا باعث تولید گرما می‌شود. هر فرد به‌ طور متوسط مقدار مشخصی گرمای محسوس و نهان تولید می‌کند. در فضاهای پرتردد، این عامل نقش مهمی در افزایش بار سرمایشی دارد.

7.    میزان تابش نور خورشید

تابش مستقیم نور خورشید از طریق پنجره‌ ها، یکی از عوامل اصلی افزایش بار سرمایشی است. جهت قرارگیری ساختمان، نوع شیشه و وجود سایه‌ بان‌ ها همگی بر این عامل تأثیر می‌گذارند.

8.    نوع مصالح ساختمانی

مصالح به‌ کار رفته در دیوارها، سقف و کف ساختمان بر میزان انتقال حرارت تأثیر می‌گذارند. ساختمان‌ هایی با عایق ‌بندی مناسب، به ظرفیت کمتری نیاز دارند.

9.    شرایط اقلیمی

شرایط آب‌ و هوایی منطقه، شامل دمای متوسط، رطوبت و شدت تابش خورشید، نقش مهمی در تعیین ظرفیت فن کویل دارد. در مناطق گرم و مرطوب، بار سرمایشی معمولاً بیشتر است.

روش‌ های محاسبه ظرفیت فن کویل

برای محاسبه ظرفیت فن کویل، روش‌ های مختلفی وجود دارد که هرکدام سطح دقت متفاوتی دارند.

1.    روش سرانگشتی

در این روش، ظرفیت فن کویل بر اساس یک مقدار تقریبی به ازای هر مترمربع محاسبه می‌شود. این روش ساده و سریع است، اما دقت بالایی ندارد و بیشتر برای برآورد اولیه مورد استفاده قرار می‌گیرد.

2.    روش نیمه ‌دقیق

در روش نیمه ‌دقیق، علاوه بر مساحت، عواملی مانند ارتفاع سقف و کاربری فضا نیز در نظر گرفته می‌شوند. این روش نسبت به روش سرانگشتی دقیق‌تر است و در بسیاری از پروژه‌ های معمولی کاربرد دارد.

3.    روش مهندسی و محاسبات دقیق

در این روش، تمامی عوامل مؤثر بر بار حرارتی به‌ صورت دقیق محاسبه می‌شوند. استفاده از نرم ‌افزارهای تخصصی و استانداردهای مهندسی از ویژگی‌ های این روش است. این روش بالاترین دقت را دارد و برای پروژه‌ های بزرگ و حساس توصیه می‌شود.

واحدهای اندازه‌گیری ظرفیت فن کویل چیست؟

ظرفیت فن کویل با واحدهای مختلفی بیان می‌شود که آشنایی با آن‌ها برای درک بهتر مشخصات فنی دستگاه ضروری است.

• BTU/hr
  واحد BTU بر ساعت یکی از رایج ‌ترین واحدها برای بیان ظرفیت سرمایشی و گرمایشی است. هر BTU مقدار انرژی لازم برای افزایش دمای یک پوند آب به میزان یک درجه فارنهایت است. بسیاری از تولید کنندگان ظرفیت فن کویل را بر حسب BTU/hr اعلام می‌کنند.
• CFM
  CFM  یا فوت مکعب بر دقیقه، واحد اندازه‌گیری دبی هوای عبوری از فن کویل است. هرچه CFM بالاتر باشد، حجم هوای بیشتری از روی کویل عبور می‌کند. اگرچه CFM به‌ تنهایی نشان ‌دهنده ظرفیت نیست، اما ارتباط مستقیمی با آن دارد.
• کیلوکالری و کیلووات
  در برخی منابع، ظرفیت فن کویل بر حسب کیلوکالری بر ساعت یا کیلووات بیان می‌شود. هر کیلووات تقریباً معادل 3412 BTU/hr است. آشنایی با تبدیل این واحدها به انتخاب صحیح دستگاه کمک می‌کند.

محاسبه ظرفیت فن کویل بر اساس متراژ

یکی از رایج ‌ترین روش‌ ها برای محاسبه ظرفیت فن کویل، استفاده از متراژ فضا است. به ‌طور معمول، برای فضاهای مسکونی در شرایط معمول، به ازای هر مترمربع بین 400 تا 600 BTU ظرفیت سرمایشی در نظر گرفته می‌شود. این مقدار بسته به شرایط محیطی و اقلیمی قابل تغییر است.

برای مثال، اگر مساحت یک اتاق 20 مترمربع باشد و شرایط آن معمولی در نظر گرفته شود، ظرفیت مورد نیاز حدود 8000 تا 12000 BTU خواهد بود. این مقدار تنها یک برآورد اولیه است و برای انتخاب نهایی باید سایر عوامل نیز بررسی شوند.

اشتبا هات رایج در انتخاب ظرفیت فن کویل

• انتخاب فن کویل با ظرفیت کمتر از نیاز واقعی که باعث کاهش راندمان، تأمین نشدن سرمایش یا گرمایش مطلوب و نارضایتی کاربران می‌شود.
• انتخاب ظرفیت بیش از حد که علاوه بر افزایش هزینه اولیه خرید، مصرف انرژی را بالا برده و کارکرد سیستم را غیراقتصادی می‌کند.
• نادیده گرفتن شرایط اقلیمی منطقه که می‌تواند تأثیر مستقیمی بر بار حرارتی و ظرفیت مورد نیاز داشته باشد.
• توجه نکردن به نوع کاربری فضا و ارتفاع سقف که از عوامل مهم در محاسبه دقیق ظرفیت فن کویل محسوب می‌شوند.

جمع‌ بندی

محاسبه ظرفیت فن کویل یکی از مراحل اساسی در طراحی سیستم‌ های تهویه مطبوع است که تأثیر مستقیمی بر آسایش حرارتی، مصرف انرژی و هزینه‌ های بهره ‌برداری دارد. با در نظر گرفتن عوامل مختلفی مانند مساحت، ارتفاع سقف، کاربری فضا و شرایط اقلیمی، می‌توان ظرفیت مناسب فن کویل را انتخاب کرد. استفاده از روش‌ های دقیق و اصولی، تضمین‌کننده عملکرد بهینه و طول عمر بیشتر سیستم خواهد بود.

سوالات متداول

1.    چرا محاسبه دقیق ظرفیت فن کویل اهمیت دارد؟

محاسبه صحیح ظرفیت فن کویل علاوه بر اینکه باعث کاهش هزینه‌ های اولیه میشود، تأثیر مستقیمی بر تأمین آسایش حرارتی و عملکرد بهینه سیستم تهویه مطبوع دارد و از سرد یا گرم شدن نامناسب فضا جلوگیری می‌کند. انتخاب ظرفیت نادرست علاوه بر کاهش راندمان، باعث افزایش مصرف انرژی و استهلاک زودهنگام دستگاه می‌شود.

2.    ظرفیت اسمی و ظرفیت واقعی فن کویل چه تفاوتی باهم دارند؟

ظرفیت اسمی فن کویل مقداری است که توسط سازنده و در شرایط استاندارد اعلام می‌شود. اما ظرفیت واقعی دستگاه در شرایط عملیاتی ممکن است کمتر یا بیشتر از مقدار اسمی باشد. عواملی مانند دمای آب ورودی، افت فشار کانال‌ ها و شرایط محیطی بر ظرفیت واقعی تأثیر می‌گذارند.

3.    نحوه محاسبه ظرفیت فن کویل برای فضاهای مسکونی چگونه است؟

در فضاهای مسکونی به دلیل تعداد کمتر افراد و تجهیزات الکتریکی، بار حرارتی معمولاً پایین‌تر است و به همین علت ظرفیت فن کویل کمتری نیاز می‌شود. با این حال عواملی مانند جهت واحد، میزان تابش خورشید، تعداد پنجره‌ها و طبقه ساختمان می‌توانند باعث افزایش ظرفیت مورد نیاز شوند.

4.    نحوه محاسبه ظرفیت فن کویل برای فضاهای اداری به چه صورت است؟

در فضاهای اداری به علت وجود تجهیزات الکترونیکی متعدد و حضور هم‌زمان افراد بیشتر، بار حرارتی افزایش پیدا می‌کند و محاسبه ظرفیت فن کویل اهمیت بالاتری دارد. معمولاً برای این فضاها به ازای هر مترمربع حدود 600 تا 800 BTU در نظر گرفته می‌شود که بسته به نوع فعالیت قابل تغییر است.

5.    نحوه محاسبه ظرفیت فن کویل برای فضاهای تجاری به چه صورت است؟

فضاهای تجاری به دلیل تردد زیاد افراد، روشنایی قوی و تجهیزات متنوع، دارای بار سرمایشی بالایی هستند و انتخاب ظرفیت مناسب در آنها حساس‌تر است. در بسیاری از پروژه‌ های تجاری، ظرفیت مورد نیاز به ازای هر مترمربع بین 800 تا 1000 BTU یا بیشتر محاسبه می‌شود و استفاده از روش ‌های دقیق مهندسی توصیه می‌گردد.
