آموزش نصب تابلو برق صنعتی [مراحل گام به گام + نکات مهم]

نصب تابلو برق صنعتی یکی از حساس‌ترین کارهای فنی در هر کارگاه، کارخانه یا سوله است. یک نصب درست و اصولی، نه تنها باعث کارکرد صحیح تجهیزات می‌شود، بلکه مهم‌تر از آن، ضامن ایمنی کارکنان و جلوگیری از حوادث ناگوار خواهد بود. این راهنما به صورت گام به گام و با زبانی ساده، شما را در مسیر نصب اصولی این قلب تپنده سیستم‌های صنعتی راهنمایی می‌کند.

نقش تابلو برق صنعتی در بهینه‌سازی

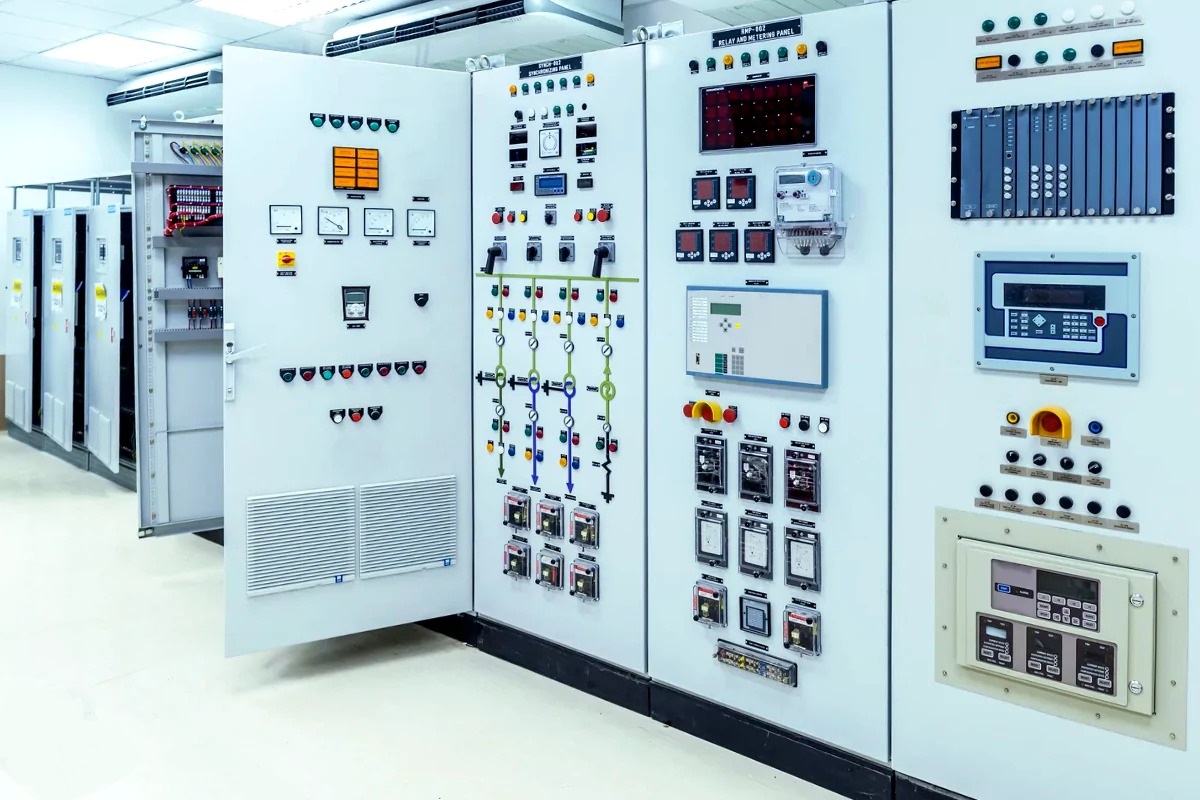

تابلو برق صنعتی نقش کلیدی در مدیریت، توزیع و کنترل ایمن انرژی الکتریکی در واحدهای صنعتی دارد و عملکرد صحیح آن مستقیما بر پایداری تجهیزات تاثیر می‌گذارد. طراحی اصولی تابلو باعث کاهش تلفات انرژی، بهبود ضریب اطمینان و افزایش عمر تجهیزات الکتریکی می‌شود. از سوی دیگر، عواملی مانند نوع قطعات، سطح حفاظتی و آرایش مدارها بر قیمت تابلو برق صنعتی سه فاز و میزان بهینه‌سازی سیستم برق تاثیرگذار هستند.

پیش از شروع: ابزار و آمادگی‌های اولیه

قبل از اینکه دست به آچار شوید، باید مطمئن شوید که تمام تجهیزات لازم و شرایط محیطی فراهم است. نصب تابلو برق بدون آمادگی، بسیار خطرناک است.

ابزار ضروری:

• ابزارهای ایمنی فردی (کفش ایمنی، دستکش عایق، عینک محافظ).
• آچار بکس و آلن با سایزهای مختلف.
• پیچ‌گوشتی‌های دوسو و چهارسو عایق.
• مولتی‌متر یا کلمپ‌متر برای اندازه‌گیری ولتاژ و جریان.
• ابزار مناسب برای سیم‌کشی و کابل‌کشی (سیم‌لخت‌کن، سَری سیم‌زنی).

بررسی تابلو و محیط:

مطمئن شوید که تابلو برق خریداری شده کاملاً سالم است و قطعات داخلی آن (مانند کنتاکتورها، رله‌ها و فیوزها) محکم در جای خود نصب شده‌اند. همچنین، محل نصب باید خشک، دارای تهویه مناسب و دور از مواد شیمیایی خورنده باشد.

مراحل گام به گام نصب مکانیکی تابلو

نصب فیزیکی و محکم کردن تابلو، پایه و اساس هر نصب موفق است.

گام ۱: انتخاب محل دقیق و تراز کردن

محل نصب باید بر اساس نقشه‌های اجرایی پروژه مشخص شود. تابلو را در محلی نصب کنید که دسترسی به آن برای بازرسی‌های دوره‌ای آسان باشد. تابلو را با استفاده از تراز، کاملاً عمود و تراز کنید. این کار برای اطمینان از بسته شدن صحیح درب‌ها و جلوگیری از فشار بر روی قطعات داخلی ضروری است.

گام ۲: محکم‌سازی تابلو به دیوار یا زمین

اگر تابلو دیواری است، از رول‌پلاک و پیچ‌های مناسب با توجه به جنس دیوار استفاده کنید. اگر تابلو از نوع زمینی است، باید پایه‌های آن با استفاده از انکربولت به فونداسیون بتنی متصل شوند. استحکام این اتصال باید بسیار بالا باشد تا در اثر لرزش‌های احتمالی دستگاه‌های متصل، جابجا نشود.

گام ۳: آماده‌سازی مسیرهای ورودی و خروجی کابل

بررسی کنید که سوراخ‌های ورود و خروج کابل‌ها (معمولاً از پایین) آماده باشند. اگر از غلاف‌های فلزی (لوله گالوانیزه) استفاده می‌کنید، این لوله‌ها باید به طور محکم به بدنه تابلو متصل شوند تا ورود گرد و غبار یا حیوانات موذی جلوگیری شود.

مراحل گام به گام نصب الکتریکی و سیم‌کشی

این مرحله نیازمند دقت بسیار بالا و رعایت دقیق نقشه‌های الکتریکی است. هرگونه اشتباه در این بخش می‌تواند به تجهیزات گران‌قیمت آسیب بزند.

گام 1: اتصال سیم‌های اصلی (فیدرهای ورودی)

ابتدا کابل اصلی برق سه‌فاز (R, S, T) و سیم نول و ارت (زمین) را از منبع تغذیه به ورودی‌های اصلی (معمولاً شین‌های اصلی یا کلید اصلی ورودی) وصل کنید. در این مرحله، سیم‌های اصلی باید به اندازه کافی محکم بسته شوند، اما مراقب باشید که بیش از حد سفت شدن به کابل آسیب نزند.

گام 2: اتصال سیستم زمین (ارت)

این مهم‌ترین بخش ایمنی است. سیم ارت باید به شین اصلی زمین در داخل تابلو متصل شده و سپس از طریق کابل ارت متصل به ارت ساختمان یا چاه ارت اصلی، برقرار شود. اتصال ضعیف یا قطع بودن سیم ارت بزرگترین ریسک در نصب تابلوهای صنعتی است.

گام 3: سیم‌کشی مدارهای داخلی و خروجی‌ها

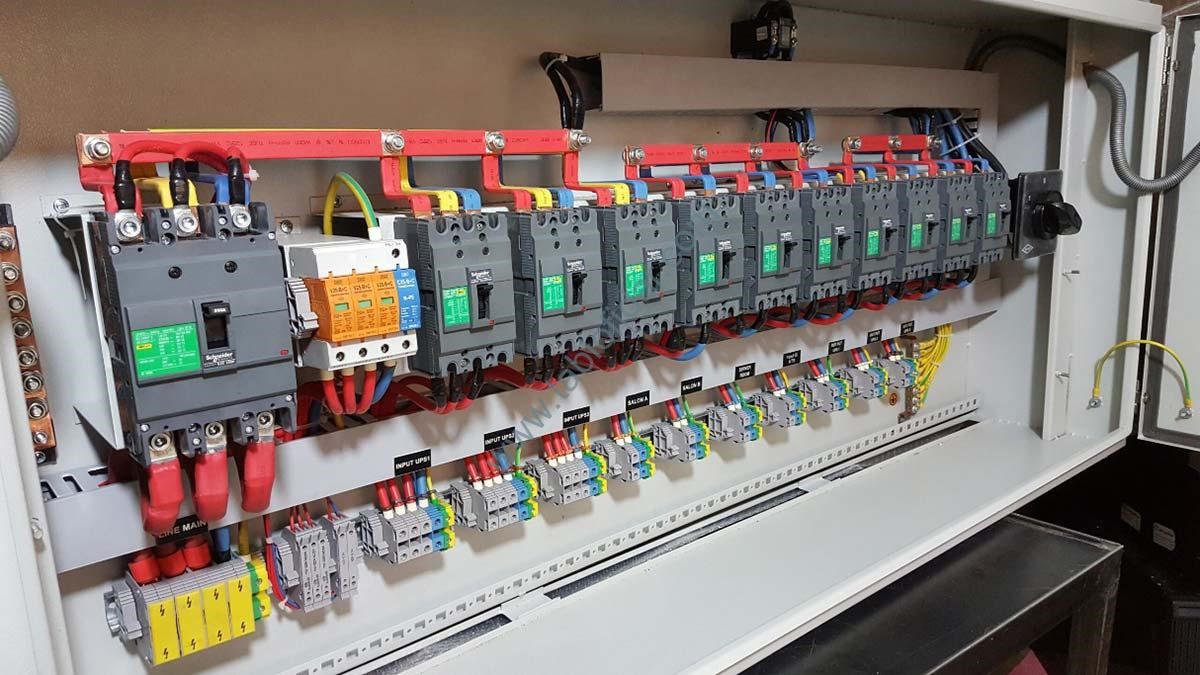

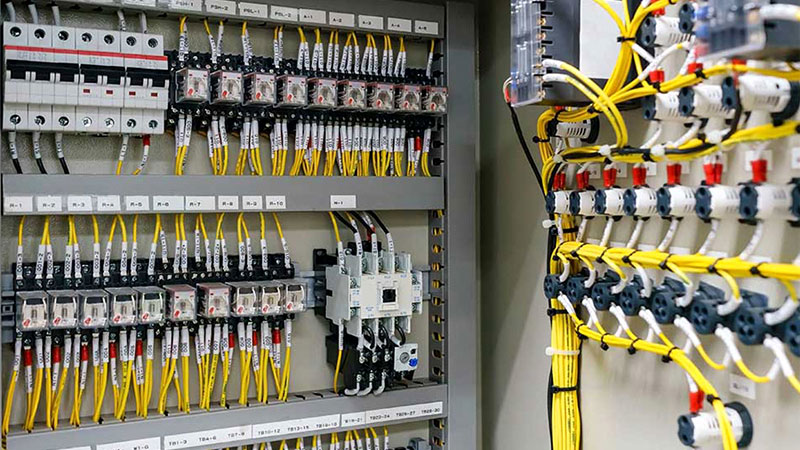

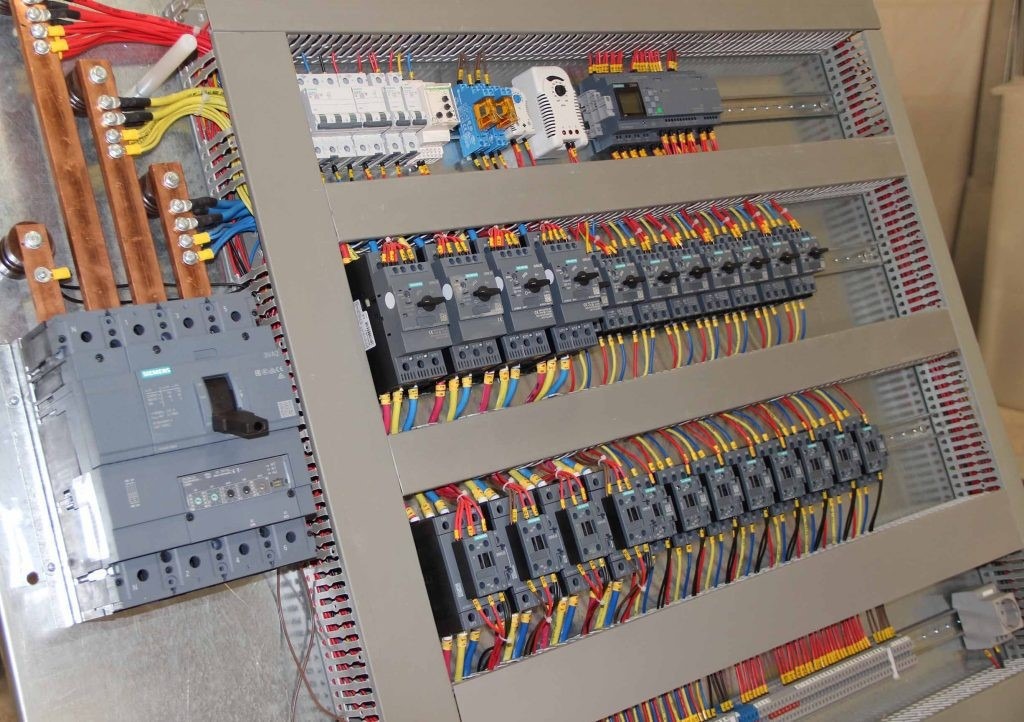

بر اساس نقشه کنترلی، سیم‌های فاز و نول را به کلیدهای حفاظتی (فیوزها، کلیدهای مینیاتوری) و سپس به رله‌ها، کنتاکتورها، درایوها (در صورت وجود) و بقیه تجهیزات کنترلی متصل کنید. سیم‌کشی باید منظم باشد؛ استفاده از شماره سیم   برای هر رشته سیم ضروری است تا در آینده، عیب‌یابی آسان باشد.

گام 4: تست اولیه و راه‌اندازی

پس از اتمام سیم‌کشی، پیش از وصل کردن برق اصلی، با مولتی‌متر اتصالات را بررسی کنید:

1. تست پیوستگی  : مطمئن شوید هیچ قطعی در سیم‌کشی وجود ندارد.
2. تست عایق‌بندی (مگااهم‌متر): اگر در دسترس است، مقاومت عایقی بین فازها و بین فازها و بدنه (ارت) را اندازه بگیرید. این مقاومت باید بسیار بالا باشد.
3. تست ولتاژگیری: پس از وصل کردن برق اصلی، ولتاژ ورودی و خروجی هر بخش را اندازه بگیرید و با نقشه‌ها تطبیق دهید.

نکات حیاتی ایمنی در طول نصب

نصب تابلو برق، به خصوص در محیط‌های صنعتی، یک کار پرخطر است و باید توسط افراد متخصص انجام شود:

• قطع کامل برق: قبل از لمس هر سیمی، اطمینان حاصل کنید که منبع تغذیه اصلی کاملاً قطع و با استفاده از برچسب «خطر، در حال کار» مسدود شده است.
• رعایت فاصله ایمنی: هرگز قطعاتی که ولتاژ دارند را بدون وسایل عایق لمس نکنید.
• استفاده از سیم با سایز مناسب: قطر و ضخامت سیم باید متناسب با جریان نامی مدار باشد. استفاده از سیم نازک برای جریان زیاد، منجر به داغ شدن و آتش‌سوزی می‌شود.
• سفت کردن اتصالات: اتصالات شل باعث ایجاد جرقه و قوس الکتریکی می‌شوند که عامل اصلی بسیاری از آتش‌سوزی‌ها در تابلوها هستند.

نتیجه‌گیری

نصب تابلو برق صنعتی فراتر از وصل کردن سیم‌ها به ترمینال‌هاست؛ این یک فرآیند مهندسی دقیق است که نیازمند دانش فنی، ابزار مناسب و بالاتر از همه، رعایت سخت‌گیرانه نکات ایمنی است. با پیروی دقیق از مراحل مکانیکی و الکتریکی ذکر شده در این مقاله و توجه ویژه به سیستم ارت، می‌توانید از نصب موفق و عملکرد مطمئن سیستم برق صنعتی خود اطمینان حاصل کنید. همیشه به یاد داشته باشید، در صورت کوچکترین تردید در مورد هر مرحله، از یک برق‌کار مجرب یاری بگیرید.
