آشنایی با اتصالات لوله برق و کاربرد آنها در لوله کشی برق ساختمان

به نقل از سایت mr-sakhteman.ir :

در دنیای مدرن امروز که برق و تأسیسات الکتریکی در تمامی ابعاد زندگی ما نقش اساسی دارند، رعایت اصول ایمنی و استانداردهای لازم در اجرای سیم کشی ساختمان ها و فضاهای صنعتی اهمیت حیاتی دارد. یکی از اجزای مهم و تأثیرگذار در این فرایند، اتصالات لوله برق هستند که نه تنها مسیر حرکت سیم ها را مشخص و هدایت می کنند، بلکه از آن ها در برابر آسیب های فیزیکی، رطوبت و تنش های مکانیکی نیز محافظت می نمایند. این اتصالات، مکمل لوله گذاری در سیستم های برق کشی بوده و در افزایش نظم، ایمنی، و کارایی سیستم نقش بسزایی دارند. در این مقاله تلاش می کنیم تا ضمن ارائه اطلاعات جامع و کامل، شما را با انواع اتصالات لوله برق، کاربردها، جنس ها، مزایا و معایب هر نوع آشنا کنیم. همچنین نکات مهمی را برای انتخاب بهتر و اصولی تر این تجهیزات بررسی خواهیم کرد تا بتوانید تصمیم گیری آگاهانه ای در پروژه های ساختمانی، صنعتی یا تجاری خود داشته باشید.

انواع اتصالات لوله برق

اتصالات لوله برق از اجزای ضروری و پرکاربرد در هر سیستم برق کشی محسوب می شوند. این اتصالات بسته به نوع پروژه، محل نصب، نوع لوله ها و شرایط محیطی، به شکل های مختلفی طراحی و تولید شده اند تا پاسخ گوی نیازهای متنوع باشند.

بوشن لوله برق

بوشن ها اتصالاتی استوانه ای شکل هستند که به منظور اتصال مستقیم دو لوله برق در یک راستا استفاده می شوند. این اتصال ساده اما بسیار مؤثر، برای ایجاد پیوستگی در مسیر لوله گذاری به کار می رود.

• کاربرد: اتصال دو لوله هم قطر در مسیر مستقیم
• جنس: گالوانیزه سرد و گرم، PVC و پلی اتیلن
• ویژگی ها: نصب آسان، قابلیت استفاده مجدد، مقاومت در برابر زنگ زدگی (در نوع گالوانیزه)
• موارد مصرف: پروژه های خانگی، صنعتی و فضاهای مرطوب

زانویی لوله برق

زانویی ها جهت تغییر مسیر لوله برق در زوایای خاص مورد استفاده قرار می گیرند. این تغییر جهت در مسیر عبور سیم ها، بدون نیاز به خم کردن لوله انجام می شود.

• زاویه ها: ۹۰، ۴۵ و ۳۰ درجه
• انواع: زانویی ساده، زانویی با درب بازدید، زانویی رزوه دار
• موارد کاربرد: عبور لوله از گوشه دیوار، تغییر مسیر در سقف کاذب، نقاط تلاقی
• نکته: استفاده از زانویی با درب بازدید باعث سهولت در تعمیرات آتی می شود

سه راهی لوله برق

سه راهی ها برای انشعاب گرفتن از مسیر اصلی استفاده می شوند. این اتصالات در پروژه هایی با مسیرهای چندگانه یا نیاز به تغذیه چند تابلو برق از یک مسیر کاربرد زیادی دارند.

• انواع: سه راهی تخت، سه راهی زاویه دار، سه راهی با درب بازدید
• ویژگی: امکان عبور کابل از سه مسیر مجزا

چهارراهی لوله برق

چهارراهی مانند سه راهی است با این تفاوت که امکان ایجاد انشعاب در چهار جهت مختلف را فراهم می کند. این قطعه در مراکز اتصال گسترده یا شبکه های توزیع پیچیده استفاده می شود.

• مکان استفاده: جعبه های تقسیم بزرگ، محل های تلاقی چهار مسیر لوله کشی
• جنس: بیشتر از نوع پلاستیکی یا فلزی مستحکم

درب بازدید (Access Cover)

درب بازدید برای بررسی وضعیت سیم کشی داخلی، عبور آسان سیم ها در مسیرهای پیچیده و انجام عملیات تعمیر و نگهداری مورد استفاده قرار می گیرد. در مسیرهایی که پیچ وتاب دارند یا سیم کشی متراکم است، وجود این قطعه ضروری است.

• جنس: PVC، فلزی، پلی کربنات
• قابلیت: نصب روکار و توکار
• ویژگی: قابلیت باز و بسته شدن آسان، مقاومت در برابر ضربه و حرارت

جعبه تقسیم (کاندوئیت باکس)

این باکس ها مرکز توزیع کابل ها هستند که در آن چندین لوله برق به هم متصل شده و مسیر سیم ها سازمان دهی می شود.

• انواع: توکار و روکار، مربع یا گرد
• جنس: PVC، آلومینیوم، فولاد گالوانیزه
• اهمیت: محافظت از نقاط اتصال سیم ها، کاهش احتمال اتصال کوتاه

مهره و واشر لوله برق

مهره و واشر برای تثبیت و اتصال لوله ها به جعبه تقسیم، تابلو برق یا تجهیزات دیگر استفاده می شوند. نقش این اجزا در استحکام اتصال و جلوگیری از نفوذ گرد و غبار و آب بسیار حیاتی است.

• کاربرد: اتصالات فلزی به باکس ها یا تابلوها
• جنس: برنج، فولاد ضد زنگ، پلاستیک فشرده

رابط انعطاف پذیر (فلیکسیبل کانکتور)

این نوع اتصال برای جبران حرکات مکانیکی، لرزش ها، یا تنظیم مسیر در فضاهای محدود به کار می رود. بیشتر در نزدیکی تابلوهای برق یا ماشین آلات لرزشی استفاده می شود.

• ویژگی ها: مقاوم در برابر شکستگی، دارای روکش فلزی یا PVC
• طول استاندارد: از ۳۰ سانتی متر تا ۲ متر

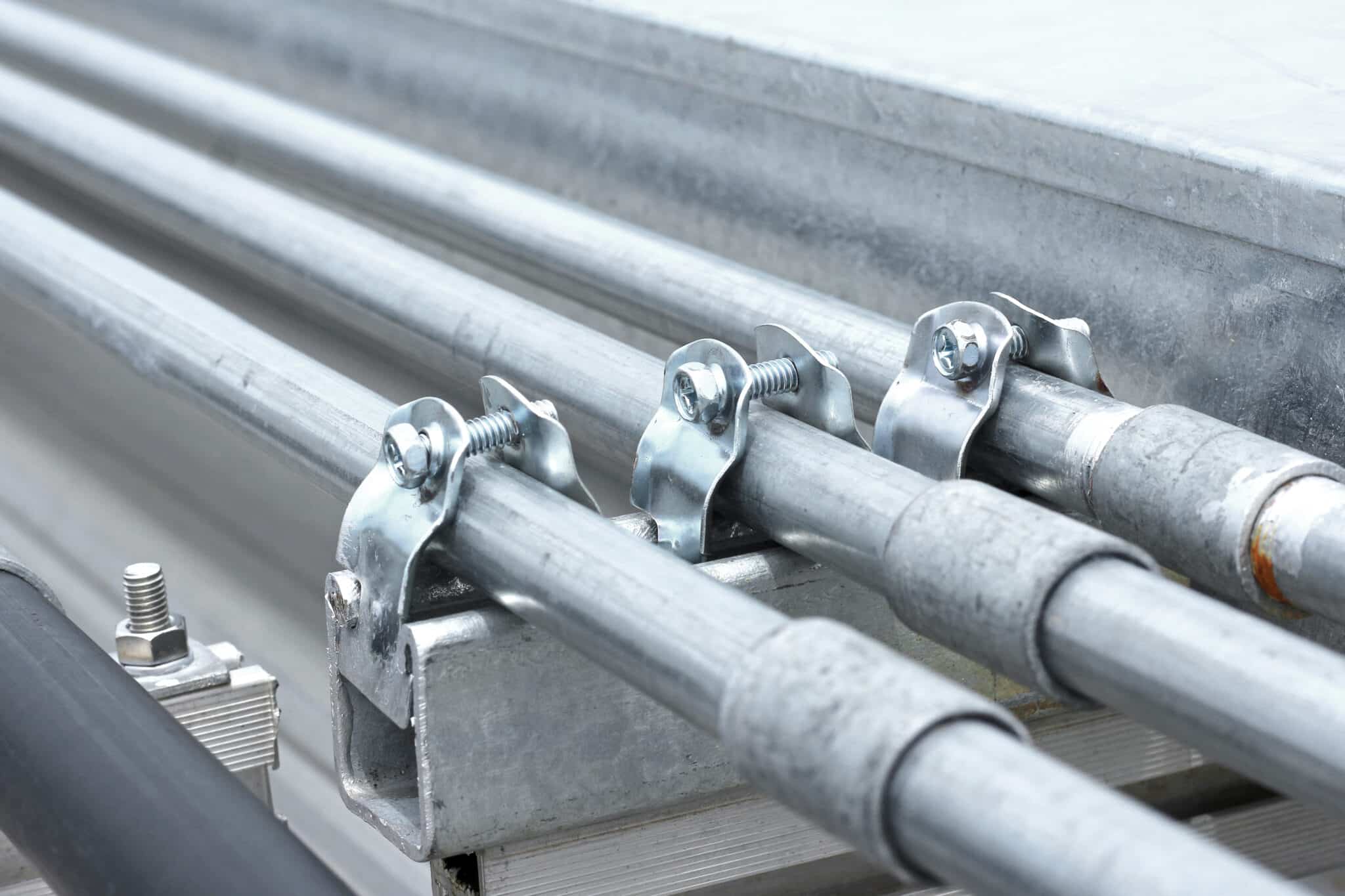

بست لوله برق

بست ها ابزارهایی برای نگهداری لوله ها در مسیر مشخص شده هستند. بدون استفاده از بست، لوله ها به راحتی جابجا شده و احتمال آسیب به سیم کشی بالا می رود.

• انواع: بست تسمه ای، بست دوپیچه، بست چنگکی
• جنس: پلاستیک مقاوم، فلز آبکاری شده

رابط رزوه ای

رابط رزوه ای نوعی اتصال است که امکان متصل کردن دو لوله برق رزوه دار را به هم فراهم می کند. این نوع اتصال بیشتر در لوله های فلزی مورد استفاده قرار می گیرد.

• کاربرد: اتصال لوله های فلزی در مسیر مستقیم یا خم
• جنس: فولادی، برنجی
• ویژگی: استحکام بالا و اتصال ایمن در پروژه های صنعتی

کوپلینگ لوله برق

کوپلینگ نوعی بوشن پیچ دار است که معمولاً برای ایجاد اتصالی محکم و قابل جدا شدن بین دو لوله استفاده می شود.

• مزیت: باز و بسته شدن آسان هنگام تعمیرات
• کاربرد: تابلو برق ها و سیستم های کنترل صنعتی

گلند لوله برق (Cable Gland)

گلند برای ورود ایمن کابل ها به تابلو برق، جعبه تقسیم یا دستگاه های حساس استفاده می شود. این قطعه از ورود گرد و غبار و رطوبت به داخل محفظه جلوگیری می کند.

• جنس: فلزی یا پلاستیکی با آب بند داخلی
• استاندارد: IP68 برای مقاومت در برابر نفوذ آب و گرد و خاک

درپوش انتهایی

درپوش برای بستن انتهای مسیر لوله استفاده می شود تا از ورود گرد و غبار، جانوران یا رطوبت جلوگیری کند.

• انواع: ساده، پیچی، با آب بند
• مناسب برای: انتهای لوله های بلااستفاده یا موقتاً قطع شده

زانو قابل تنظیم

این نوع زانویی با قابلیت چرخش و تنظیم زاویه ساخته شده تا در فضاهایی که مسیر لوله دقیقاً مشخص نیست یا تغییر مسیر در چند مرحله انجام می شود، مورد استفاده قرار گیرد.

• مزیت: انعطاف پذیری بالا در نصب
• کاربرد: سقف های کاذب، مسیرهای متغیر

جعبه تقسیم ترمینال دار

این جعبه ها علاوه بر نگهداری سیم ها، دارای ترمینال هایی برای اتصال مستقیم سیم ها هستند. این نوع اتصال سرعت نصب را افزایش داده و امنیت اتصال را نیز بیشتر می کند.

• جنس: PVC با درب ضد ضربه
• کاربرد: سیستم های روشنایی، موتورخانه ها و سیستم های امنیتی

رابط تبدیلی

رابط تبدیلی برای اتصال دو لوله با قطر متفاوت استفاده می شود. این قطعه کاربرد زیادی در پروژه هایی دارد که از لوله هایی با سایزهای متنوع استفاده می شود.

• ویژگی: نصب سریع، جلوگیری از نشت هوا یا آب
• جنس: فلزی و پلاستیکی بسته به محل نصب

زانویی فلکسی

زانویی فلکسی مخصوص لوله های فلکسیبل طراحی شده است و برای تغییر زاویه این لوله ها در مسیر نصب مورد استفاده قرار می گیرد.

• مزیت: انعطاف پذیری بالا و مناسب برای تابلو برق
• جنس: فلزی با روکش گالوانیزه

نگهدارنده قلاب دار

نگهدارنده های قلاب دار برای معلق نگه داشتن لوله برق از سقف یا سازه های فلزی به کار می روند. این نوع اتصال مانع از حرکت ناخواسته لوله ها می شود.

• کاربرد: نصب لوله در تونل ها، پارکینگ ها، سقف های صنعتی
• جنس: فلز آبکاری شده، ضد زنگ

جنس اتصالات لوله برق

انتخاب جنس مناسب برای اتصالات لوله برق به شرایط پروژه و نوع کاربرد بستگی دارد. جنس هر اتصال باید با جنس لوله، شرایط محیطی و مکان نصب هماهنگ باشد.

• فلزی (گالوانیزه): دوام بالا، مقاوم در برابر آتش و خوردگی، قابل استفاده در محیط های صنعتی
• PVC: سبک، نصب آسان، ارزان، مناسب برای فضای داخلی و پروژه های ساختمانی
• پلی اتیلن: مناسب برای محیط های مرطوب، خاکی و زیرزمینی
• پلی کربنات: مقاومت مکانیکی بالا، مناسب برای تجهیزات حساس یا محفظه های بیرونی

کاربرد اتصالات لوله برق در پروژه های مختلف

پروژه های ساختمانی

در ساختمان های مسکونی، تجاری و اداری، اتصالات لوله برق وظیفه انتقال سیم ها بین طبقات، اتاق ها و تجهیزات را بر عهده دارند. لوله های PVC به دلیل نصب آسان و ایمنی بیشتر، گزینه ای رایج هستند.

• استفاده: سیم کشی در دیوارها و سقف ها، مسیرهای توکار و روکار
• ویژگی مهم: مقاوم بودن در برابر شعله و اشتعال در استانداردهای ساختمانی

پروژه های صنعتی

در محیط های صنعتی، استفاده از اتصالات فلزی یا کانکتورهای انعطاف پذیر معمول تر است. این اتصالات باید بتوانند تنش های مکانیکی، حرارت بالا، و مواد خورنده را تحمل کنند.

• ویژگی مهم: مقاومت بالا در برابر ضربه، فشار، دمای بالا
• موارد مصرف: کارخانجات، پالایشگاه ها، کارگاه های تولیدی

پروژه های فضای باز و زیرزمینی

در فضاهای باز مانند محوطه ها، پارکینگ ها، یا سیستم های روشنایی معابر، اتصالات باید در برابر نور خورشید، رطوبت و تغییرات دمایی مقاوم باشند.

• جنس پیشنهادی: پلی اتیلن، فلزی گالوانیزه گرم
• نکته: استفاده از درپوش و آب بندهای مناسب الزامی است

نکات مهم در انتخاب اتصالات لوله برق

1. سازگاری با لوله: قطر، جنس و نوع لوله باید با اتصال موردنظر تطابق کامل داشته باشد.
2. محل نصب: داخلی، بیرونی، سقفی یا زیرزمینی بودن محل نصب در انتخاب جنس تأثیر دارد.
3. شرایط محیطی: رطوبت، گرد و غبار، دما و مواد شیمیایی بر نوع اتصال مؤثر است.
4. سهولت نصب و دسترسی: در برخی پروژه ها نیاز است اتصال به راحتی باز و بسته شود.
5. تطابق با استانداردها: استفاده از اتصالات دارای تأییدیه فنی و نشان استاندارد الزامی است.

سوالات متداول

اتصالات لوله برق چه نقشی در ایمنی برق کشی دارند؟

با تثبیت و محافظت از مسیر عبور سیم ها، از خطرات احتمالی مانند اتصال کوتاه، نشت جریان، یا آتش سوزی جلوگیری می کنند.

آیا استفاده از اتصالات فلزی در پروژه های خانگی مجاز است؟

در صورت نصب صحیح، بله. اما به دلیل هزینه بالاتر و سختی نصب، معمولاً در پروژه های خانگی از PVC استفاده می شود.

چطور می توان اتصالات مناسب لوله برق را خریداری کرد؟

با بررسی مشخصات فنی پروژه و مشاوره با متخصصین برق، از فروشگاه های معتبر اقدام به خرید نمایید.

جمع بندی

اتصالات لوله برق بخش حیاتی و تعیین کننده ای در کیفیت و دوام سیستم های برق کشی ساختمان ها، کارخانه ها و تأسیسات دیگر محسوب می شوند. از بوشن ساده گرفته تا درب بازدید و کاندوئیت باکس، هر کدام در جایگاه خاص خود نقشی ایفا می کنند. انتخاب مناسب، نصب اصولی، استفاده از متریال استاندارد و توجه به شرایط محیطی از عواملی هستند که در عملکرد صحیح این سیستم ها تأثیر بسزایی دارند. با داشتن دانش کافی درباره انواع اتصالات، می توان ضمن افزایش ایمنی، از بروز هزینه های تعمیرات و خطاهای فنی در آینده جلوگیری کرد.
