استراکچر پنل خورشیدی چیست و چه نقشی در راندمان نیروگاه دارد؟

مقدمه

انرژی خورشیدی در دهه های اخیر به یکی از اصلی ترین منابع تأمین انرژی پاک در جهان تبدیل شده است. کاهش منابع فسیلی، رشد تقاضای جهانی برای برق و همچنین فشارهای زیست محیطی، کشورها را به سمت استفاده از انرژی های تجدیدپذیر سوق داده است. در این میان، نیروگاه های خورشیدی سهم بزرگی از سرمایه گذاری های انرژی های نو را به خود اختصاص داده اند.

یکی از عوامل کلیدی در کارایی و طول عمر نیروگاه خورشیدی، استراکچر پنل خورشیدی (Solar Panel Mounting Structure) است. این سازه ها به عنوان ستون فقرات نیروگاه عمل می کنند و وظیفه اصلی آن ها نگهداری و تثبیت پنل های خورشیدی در شرایط محیطی مختلف است. انتخاب استراکچر مناسب نه تنها بر پایداری مکانیکی سیستم اثر دارد، بلکه تأثیر مستقیم بر راندمان و بازدهی نیروگاه خورشیدی می گذارد.

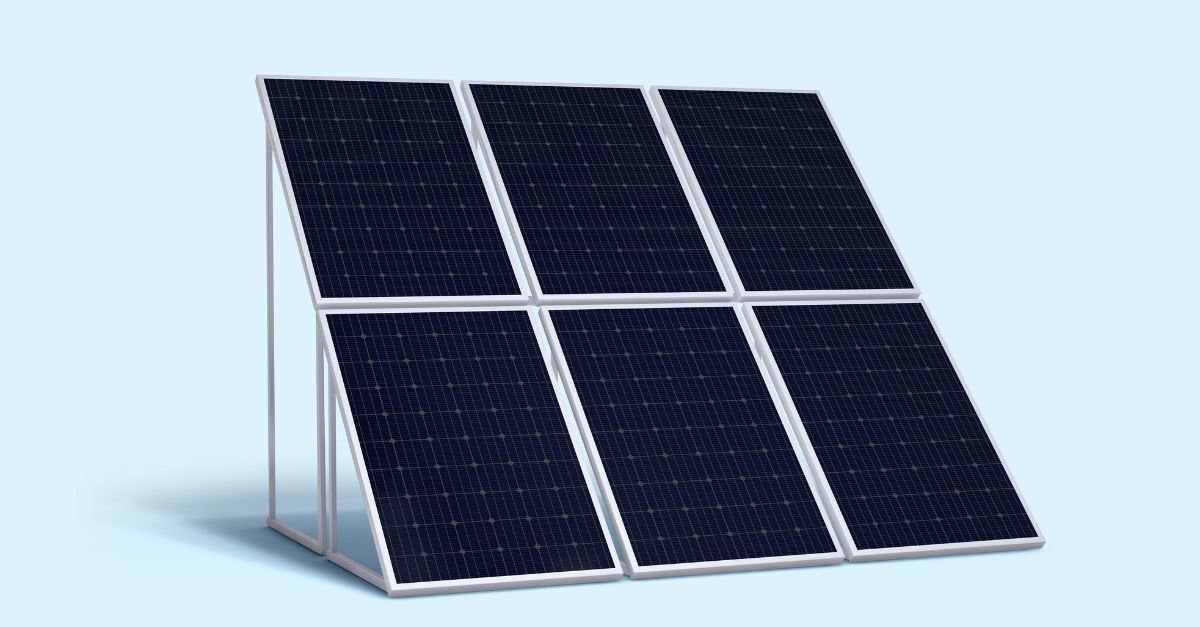

استراکچر پنل خورشیدی چیست؟

استراکچر پنل خورشیدی در واقع یک سازه فلزی یا ترکیبی از متریال های مقاوم است که پنل ها روی آن نصب می شوند. طراحی استراکچر به گونه ای است که:

• زاویه مناسب تابش خورشید را فراهم کند.
• در برابر نیروهای خارجی مثل باد، برف و زلزله مقاومت داشته باشد.
• از ایجاد تنش یا فشار غیر استاندارد روی پنل ها جلوگیری کند.

به بیان ساده، اگر پنل خورشیدی قلب نیروگاه باشد، استراکچر همان اسکلت مستحکمی است که عملکرد قلب را تضمین می کند.

اجزای اصلی استراکچر

یک استراکچر استاندارد شامل اجزای زیر است:

• پروفیل ها: تیرها و مقاطع اصلی که بار پنل ها را تحمل می کنند.
• اتصالات: پیچ ها، بست ها و قفل هایی که پنل را روی سازه محکم می کنند.
• فونداسیون: پایه هایی که استراکچر روی زمین یا پشت بام نصب می شود.
• پوشش های ضدخوردگی: گالوانیزه گرم یا آنادایزینگ برای جلوگیری از زنگ زدگی.

انواع استراکچر پنل خورشیدی

انتخاب نوع استراکچر به عوامل مختلفی مانند شرایط اقلیمی، موقعیت جغرافیایی، ظرفیت نیروگاه و بودجه بستگی دارد. به طور کلی استراکچرها به سه دسته اصلی تقسیم می شوند:

استراکچر ثابت (Fixed Tilt)

این نوع استراکچر رایج ترین و پرکاربردترین مدل در نیروگاه های خورشیدی است.

ویژگی ها:

زاویه پنل ها در زمان نصب ثابت می شود.

طراحی ساده و نصب سریع دارد.

هزینه ساخت و نگهداری پایین است.

مزایا:

قیمت مناسب نسبت به سایر مدل ها.

مناسب برای پروژه های بزرگ مقیاس (Utility Scale).

معایب:

زاویه تابش خورشید در طول سال تغییر می کند، بنابراین راندمان در برخی فصل ها کاهش می یابد.

استراکچر متحرک (Tracking System)

در این مدل، پنل ها روی استراکچرهایی نصب می شوند که قابلیت تغییر زاویه و حرکت دارند.

• انواع:
  • تک محور (Single-axis): پنل ها حول یک محور حرکت می کنند و در طول روز خورشید را دنبال می کنند.
  • دو محور (Dual-axis): پنل ها در دو محور حرکت کرده و علاوه بر تغییرات روزانه، تغییرات فصلی را نیز جبران می کنند.
• مزایا:
  • افزایش راندمان نیروگاه بین ۱۵ تا ۳۰ درصد.
  • بهره وری بیشتر در پروژه های بزرگ و تجاری.
• معایب:
  • هزینه ساخت و نگهداری بالا.
  • نیازمند موتور، سنسور و سیستم کنترلی پیچیده تر.

استراکچر سفارشی برای پروژه های خاص

در برخی پروژه ها شرایط محیطی یا محل نصب به گونه ای است که نیاز به استراکچرهای خاص وجود دارد.

• پشت بامی (Rooftop): طراحی سبک و جمع وجور برای نصب در پشت بام منازل و ادارات.
• بیابانی: سازه های مقاوم با فونداسیون عمیق برای مناطق شن زار و بیابان.
• شناور (Floating Solar): استراکچرهای ضدزنگ برای نصب پنل ها روی آب (سدها و دریاچه ها).

در ایران، بسیاری از پروژه های خورشیدی به ویژه در مناطق گرم و خشک، از استراکچرهای سفارشی بهره می برند. کارخانه های داخلی مثل جهان آذر با تجربه در طراحی و تولید پروفیل ها و استراکچرهای صنعتی، توانسته اند پاسخگوی نیازهای متنوع این پروژه ها باشند.

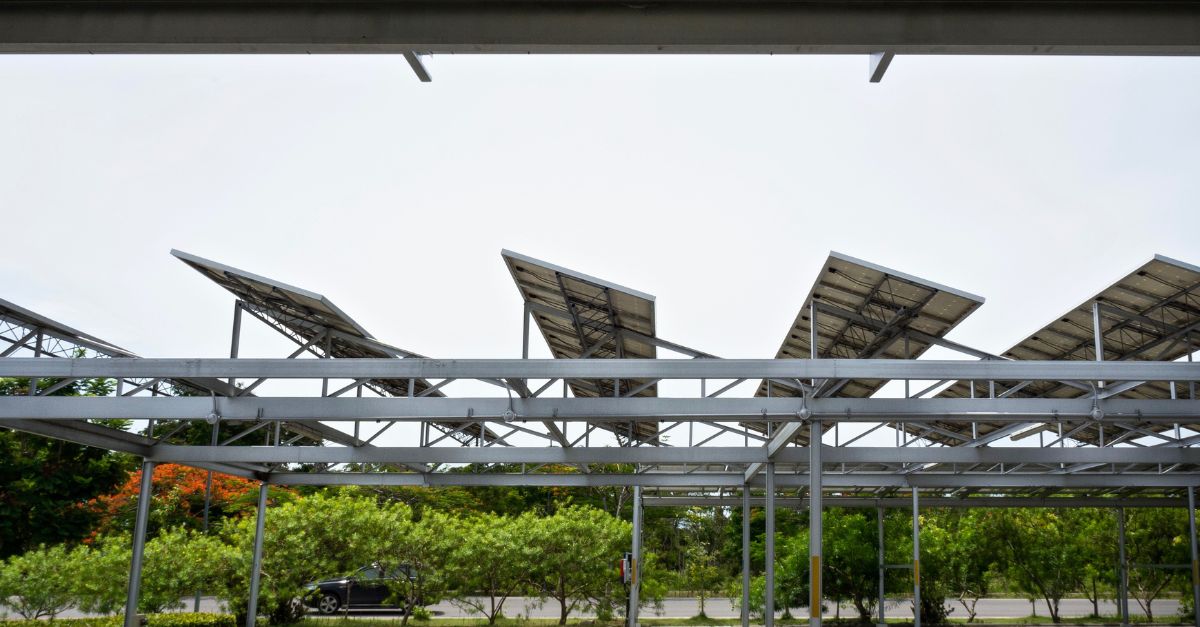

متریال های مورد استفاده در استراکچر پنل خورشیدی

انتخاب متریال مناسب برای استراکچر یکی از مهم ترین عوامل در عملکرد و طول عمر نیروگاه خورشیدی است. شرایط اقلیمی، رطوبت محیط، سرعت باد و حتی میزان گردوغبار می تواند بر انتخاب نوع متریال اثرگذار باشد. به طور کلی سه متریال اصلی در ساخت استراکچرهای خورشیدی کاربرد دارند: فولاد گالوانیزه، آلومینیوم و ترکیب فولاد-آلومینیوم.

فولاد گالوانیزه گرم

فولاد به دلیل استحکام کششی و خمشی بالا، در پروژه های صنعتی کاربرد گسترده ای دارد. برای جلوگیری از زنگ زدگی، معمولاً از فرآیند گالوانیزه گرم استفاده می شود که طی آن سطح فولاد با یک لایه روی (Zinc) پوشانده می شود.

• مزایا:
  • مقاومت بالا در برابر بارهای سنگین.
  • دوام در شرایط سخت اقلیمی.
  • قیمت اقتصادی تر نسبت به آلومینیوم.
• معایب:
  • وزن بیشتر نسبت به آلومینیوم.
  • دشواری در حمل و نصب در پروژه های کوچک.

آلومینیوم صنعتی

آلومینیوم به دلیل سبکی، مقاومت خوردگی ذاتی و سهولت شکل دهی، در سال های اخیر به یکی از محبوب ترین متریال ها در استراکچرهای خورشیدی تبدیل شده است.

• مزایا:
  • وزن سبک → کاهش هزینه های حمل و نصب.
  • مقاومت عالی در برابر زنگ زدگی و شرایط مرطوب.
  • امکان تولید پروفیل های متنوع با اکستروژن.
• معایب:
  • قیمت بالاتر از فولاد.
  • استحکام کمتر در مقاطع کوچک (نیازمند طراحی دقیق تر).

ترکیب فولاد و آلومینیوم

در برخی پروژه ها برای دستیابی به بهترین ویژگی ها از ترکیب فولاد و آلومینیوم استفاده می شود. به عنوان مثال:

• ستون ها از فولاد گالوانیزه تولید می شوند (برای تحمل بار).
• پروفیل های نگهدارنده پنل ها از آلومینیوم ساخته می شوند (برای سبکی و مقاومت خوردگی).

این ترکیب به خصوص در نیروگاه های بزرگ بیابانی کاربرد دارد. بسیاری از تولیدکنندگان داخلی مثل کارخانه جهان آذر توانسته اند با طراحی سازه های ترکیبی، هزینه ها را کاهش داده و طول عمر پروژه ها را افزایش دهند.

طراحی مهندسی استراکچر و اهمیت آن

یک استراکچر خورشیدی استاندارد تنها یک سازه ساده فلزی نیست، بلکه محصول محاسبات دقیق مهندسی است. در طراحی استراکچر باید عوامل زیر به طور جدی مدنظر قرار گیرد:

محاسبات بار باد

نیروهای ناشی از باد یکی از مهم ترین عوامل تخریب استراکچرهای ضعیف هستند. در مناطقی که سرعت باد به بیش از ۱۲۰ کیلومتر بر ساعت می رسد، استراکچر باید به گونه ای طراحی شود که پنل ها دچار لرزش یا کنده شدن نشوند.

محاسبات بار برف

در مناطق سردسیر، وزن برف روی پنل ها می تواند فشار قابل توجهی به استراکچر وارد کند. محاسبات بار برف باید بر اساس استانداردهای محلی و بین المللی انجام شود تا از شکستگی یا خمیدگی سازه جلوگیری شود.

محاسبات بار زلزله

ایران در منطقه زلزله خیز قرار دارد، بنابراین طراحی استراکچر باید توان تحمل لرزش های افقی و عمودی ناشی از زلزله را داشته باشد. استفاده از اتصالات انعطاف پذیر و طراحی مقاوم سازی شده، اهمیت زیادی دارد.

زاویه نصب بهینه

زاویه پنل ها نسبت به افق، عامل مستقیم در میزان تابش دریافتی است. این زاویه باید بر اساس عرض جغرافیایی محل نصب تنظیم شود. به عنوان مثال:

• در تهران زاویه بهینه حدود ۳۰ درجه است.
• در مناطق جنوبی ایران زاویه کمتر (۲۰ تا ۲۵ درجه) بازدهی بیشتری دارد.
  طراحی استراکچر باید امکان نصب در این زوایا را به صورت دقیق فراهم کند.

استانداردهای بین المللی

طراحی و ساخت استراکچر باید بر اساس استانداردهای معتبر انجام شود:

• IEC 61215: استاندارد عملکرد پنل های خورشیدی.
• ASTM A123: استاندارد پوشش گالوانیزه گرم.
• ISO 9001: سیستم مدیریت کیفیت در تولید.

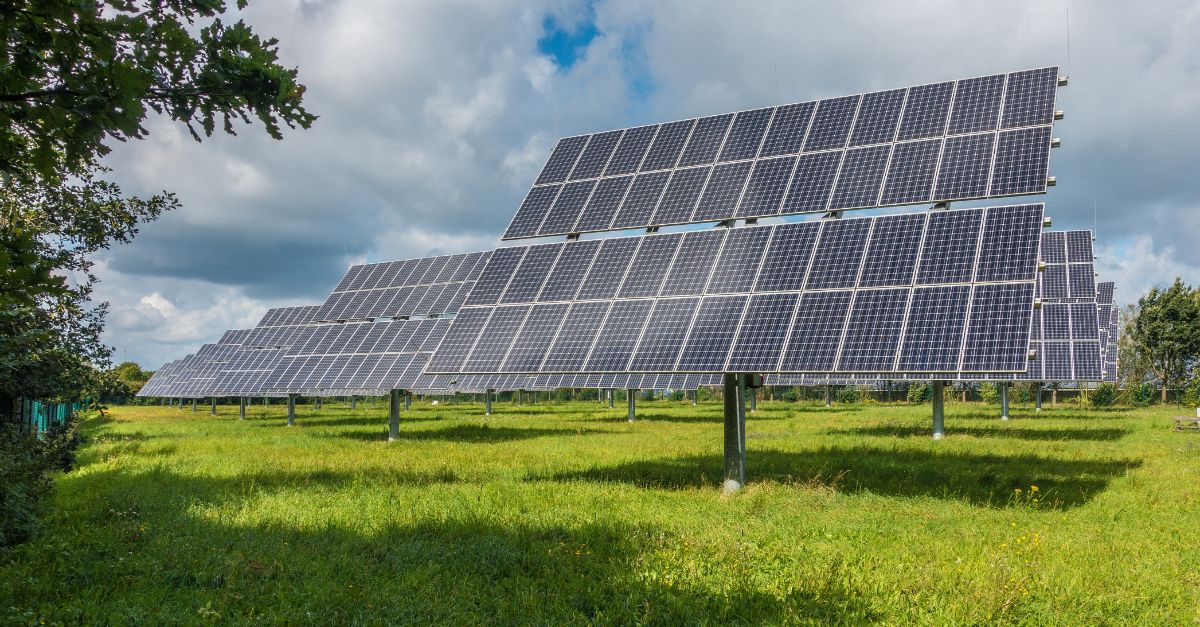

نقش استراکچر در راندمان نیروگاه خورشیدی

بسیاری تصور می کنند راندمان نیروگاه تنها به کیفیت پنل های خورشیدی وابسته است، در حالی که استراکچر نقش حیاتی در کارایی سیستم ایفا می کند.

تأثیر زاویه و جهت نصب

اگر استراکچر به درستی طراحی نشود و زاویه پنل ها مناسب نباشد، ممکن است تا ۲۰٪ کاهش راندمان رخ دهد. حتی یک خطای کوچک در محاسبات زاویه نصب می تواند منجر به کاهش قابل توجهی در انرژی تولیدی سالانه شود.

جلوگیری از سایه اندازی

استراکچر باید به گونه ای طراحی شود که در طول روز و سال، سایه پنل ها روی یکدیگر نیفتد. در نیروگاه های بزرگ، فاصله ردیف ها و ارتفاع استراکچر نقش کلیدی در جلوگیری از سایه اندازی دارد.

افزایش طول عمر پنل ها

پنل های خورشیدی در شرایط باد، باران، برف و گردوغبار قرار دارند. یک استراکچر ضعیف می تواند باعث لرزش، ترک خوردن یا حتی شکستن پنل ها شود. استفاده از استراکچر استاندارد و مقاوم، طول عمر پنل ها را تا حد زیادی افزایش می دهد.

راندمان استراکچرهای ثابت و متحرک

• استراکچرهای ثابت: راندمان کمتری نسبت به مدل متحرک دارند، اما هزینه ساخت و نگهداری آن ها پایین است.
• استراکچرهای متحرک: می توانند بین ۱۵ تا ۳۰ درصد راندمان را افزایش دهند، به خصوص در پروژه های تجاری.

بهینه سازی اقتصادی

در برخی موارد، هزینه بیشتر برای نصب استراکچر متحرک در مدت ۳ تا ۵ سال با افزایش راندمان جبران می شود. این موضوع به شرایط جغرافیایی و قیمت برق منطقه بستگی دارد.

فرآیند تولید استراکچر پنل خورشیدی

تولید یک استراکچر استاندارد نیازمند طی کردن مجموعه ای از مراحل دقیق و مهندسی شده است. این فرآیند معمولاً شامل گام های زیر است:

طراحی و مدل سازی سه بعدی

ابتدا با استفاده از نرم افزارهای CAD و تحلیل اجزای محدود (FEA)، سازه طراحی می شود. در این مرحله عوامل مهمی مانند زاویه نصب، بار باد، بار برف و شرایط زمین در نظر گرفته می شود.

انتخاب مواد اولیه

بسته به شرایط پروژه، متریال مناسب انتخاب می شود (فولاد گالوانیزه یا آلومینیوم). کیفیت بیلت ها و ورق های مورد استفاده تأثیر مستقیم بر دوام سازه دارد.

برش و شکل دهی

پروفیل ها و قطعات استراکچر با دستگاه های برش CNC و پرس های هیدرولیکی شکل دهی می شوند. دقت این مرحله اهمیت زیادی در یکنواختی و مونتاژ نهایی دارد.

پوشش سطحی

برای جلوگیری از خوردگی، قطعات فولادی تحت فرآیند گالوانیزه گرم و قطعات آلومینیومی تحت آنادایزینگ قرار می گیرند. این پوشش ها عمر سازه را تا چندین دهه افزایش می دهند.

مونتاژ و تست استاتیکی

در نهایت، استراکچر مونتاژ شده و تحت تست های استاتیکی و دینامیکی قرار می گیرد تا استحکام آن در برابر نیروهای محیطی بررسی شود.

چالش ها و مشکلات رایج در استراکچر نیروگاه های خورشیدی

هرچند استراکچر بخش مقاوم و ایمن نیروگاه است، اما چالش هایی نیز در این حوزه وجود دارد:

• خوردگی در مناطق مرطوب: اگر پوشش سطحی مناسب نباشد، عمر سازه کاهش می یابد.
• نشست زمین: در صورت ضعف فونداسیون، استراکچر دچار تغییر زاویه می شود.
• محاسبات نادرست زاویه نصب: می تواند بازدهی نیروگاه را ۱۰ تا ۲۰٪ کاهش دهد.
• نگهداری نامناسب: عدم بازبینی دوره ای اتصالات و پیچ ها منجر به آسیب دیدگی سازه می شود.

فناوری های نوین در استراکچرهای خورشیدی

صنعت انرژی خورشیدی به سرعت در حال پیشرفت است و استراکچرها نیز از این روند بی نصیب نمانده اند. برخی از فناوری های جدید عبارت اند از:

• استراکچرهای سبک آلومینیومی با اتصالات هوشمند → کاهش زمان نصب تا ۳۰٪.
• نانوپوشش های ضدخوردگی → افزایش طول عمر سازه در مناطق مرطوب و ساحلی.
• سیستم های ردیاب هوشمند (Smart Tracking) → استفاده از الگوریتم های هوش مصنوعی برای بیشینه سازی راندمان.
• استراکچرهای شناور (Floating Solar) → نصب پنل ها روی آب دریاچه ها و سدها برای صرفه جویی در زمین.

نمونه های موفق جهانی و داخلی استراکچر خورشیدی

نمونه های جهانی

• چین: بزرگ ترین نیروگاه خورشیدی شناور جهان در استان آنهویی با ظرفیت ۱۵۰ مگاوات.
• هند: استفاده گسترده از استراکچرهای دو محوره برای افزایش راندمان نیروگاه ها در مناطق بیابانی.
• امارات: پروژه محمد بن راشد آل مکتوم در دبی با ظرفیت ۵۰۰۰ مگاوات که از استراکچرهای مقاوم فولادی استفاده می کند.

نمونه های داخلی

در ایران، نیروگاه های خورشیدی استان های کرمان، یزد، خراسان و سمنان از استراکچرهای مختلف استفاده کرده اند. برخی از پروژه های جدید، از استراکچرهای ترکیبی فولاد-آلومینیوم بهره برده اند که توسط تولیدکنندگان داخلی مثل کارخانه جهان آذر طراحی و ساخته شده اند. این تجربه موفق نشان می دهد ظرفیت داخلی برای تأمین نیازهای ملی و حتی صادرات وجود دارد.

آینده استراکچر پنل خورشیدی در ایران و جهان

با توجه به روند جهانی کاهش وابستگی به سوخت های فسیلی، آینده استراکچرهای خورشیدی روشن تر از همیشه است. پیش بینی می شود در دهه آینده:

• استراکچرهای سبک تر و مقاوم تر با استفاده از آلیاژهای نوین تولید شوند.
• پوشش های هوشمند و ضدباکتری برای افزایش دوام به کار گرفته شوند.
• طراحی ماژولار و پیش ساخته برای نصب سریع تر رواج پیدا کند.
• در ایران، با توجه به موقعیت جغرافیایی و تابش خورشید فراوان، توسعه استراکچرهای خورشیدی می تواند یکی از کلیدهای استقلال انرژی باشد.

جمع بندی

استراکچر پنل خورشیدی، چیزی فراتر از یک سازه نگهدارنده ساده است؛ این بخش، ستون فقرات نیروگاه های خورشیدی محسوب می شود و نقش مستقیم در راندمان، دوام و بازگشت سرمایه دارد. انتخاب صحیح متریال، طراحی استاندارد و تولید باکیفیت، سه عاملی هستند که می توانند عمر پروژه را به چندین دهه افزایش دهند.

در ایران، تجربه نشان داده است که استفاده از استراکچرهای استاندارد و مقاوم، هزینه های نگهداری را کاهش داده و بازدهی نیروگاه ها را به شکل چشمگیری افزایش می دهد.
